جهاز تعويض سلسلة 10KV

تتمثل الوظائف الرئيسية لجهاز تعويض شبكة توزيع 10KV في تحسين توزيع الجهد على طول خط خطوط توزيع الطاقة ، وتقليل انخفاض الجهد ، وحل مشكلة الجهد المنخفض ، وتحسين عامل الطاقة ، وتقليل فلاش الجهد. لديها خصائص تنظيم الحمل "التكيفي" ، وخاصة بالنسبة للقرى الجبلية النائية ، مع حمولة محرك كهربائي كبيرة ، وحمل نهاية ثقيلة ، وحمل موسمي ثقيل.

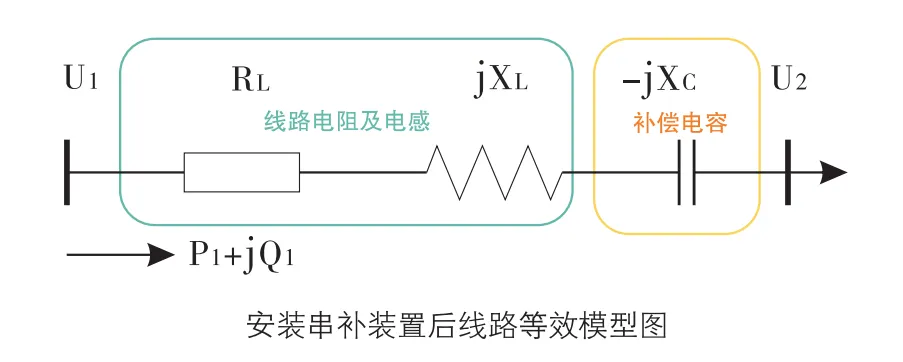

أثناء تشغيل الخط ، هناك بعض المقاومة والمقاومة الكهربائية في الخط نفسه. أثناء عملية نقل الطاقة ، سيولد الخط انخفاضًا معينًا في الجهد وفقدان الطاقة في الخط بسبب وجود تدفق تيار. عندما تكون الطاقة المنقولة أكبر ، كلما كان التيار أكبر في السلك. كلما زادت الخسارة المتولدة على السلك ، زاد الجهد الناجم عن الجهد ، والجهد السفلي في النهاية سيكون منخفضًا.

في::For the voltage loss caused by the transmission of non -effective power, XL is the compensation line capacity, XC is the sensor of the line, the larger the XC, the smaller the line voltage, when the compensation XC>XL (أي وقت الوقت الزمني) ، فلن ينخفض ​​جهد الجهد فقط ، ولكن كلما ارتفع انتقال الطاقة للطاقة العاجزة ، زادت الزيادة في الجهد الخطي.

يتكون جهاز تعويض المرشح بشكل أساسي من المكثفات التعويضات سلسلة ومكونات أنبوب بوابة الكريستال ومفاتيح الالتفافية ومحولات جهد أخذ العينات والمحولات الحالية وأجهزة التحكم.
عندما يُطلب من النظام أن يكون قصير الدائرة في ظل حالة سعة التعويض في العملية ، سيرتفع الجهد في كلا طرفي المكثف بسرعة مع الزيادة الحالية. يتم تفريغ أنبوب الكريستال. يقتصر تيار التفريغ على الحث على النطاق المسموح به ، ثم يتم التحكم فيه بواسطة التبديل والإغلاق الالتفافي. تستمر وحدة التحكم في التحقق من حالة فشل الخط. بعد القضاء على الفشل ، سيتم تشغيل وحدة التحكم تلقائيًا لوقت معين. أثناء استخدام خصائص الأنبوب البلوري لتقليل تكلفة الجهاز ، يتم التحكم في حجم الجهاز بشكل فعال ، والذي يمكن أن يحقق تعويضًا متعدد النقاط في الخط.

● يمكن أن يكون التعديل "التكيفي" "متكيفًا" وفقًا لحمل الخط. تجنب مشكلة "الضعف" عندما يخرج جهاز التعويض المتوازي "الضعف" تحت الجهد المنخفض.
● أثناء تحكم الجهد المنخفض للخط ، يتم تحسين عامل قوة الخط ، ويتم تقليل فقدان الخط ، ويتم تحسين قوة نقل الخط.
● يمكن أن يقلل بشكل فعال أو حتى تعويض وميض الجهد الناتج عن الأحمال العاطفية مثل المحرك على الخط لتحسين جودة الجهد.
● تجاوز الحاويات الكهربائية تلقائيًا أثناء الأعطال. يختفي الخطأ ويتم استثماره تلقائيًا بعد التأخير. يتم تطبيقه على حالة التداخل ، والأحمال الخفيفة ، والرنين ، والتيار الزائد والضغط ، ويحسن درجة الأتمتة والاستقرار.

1. خط الكهرباء على شكل إشعاع طويل -
2. خط امدادات طاقة الخط الخاص
3. خط تحميل تأثير كبير
