نظرة عامة على المنتج

يمكن لمنظم الضغط الأوتوماتيكي لخط SVR أن يقوم بضبط الترس تلقائيًا مع وصلة الحمل والتبديل وفقًا لحالة جهد الخط، وذلك لتحقيق تعديل النسبة المتغيرة للمنظم، وبالتالي ضمان أن يكون جهد الخرج مستقرًا ضمن النطاق المؤهل. يمكن استخدامه على نطاق واسع في خط إمداد الطاقة مع مسافة إمداد طاقة طويلة، وحمل كبير لإمداد الطاقة، وتقلبات الجهد الكبيرة، ولا يمكن أن تفي جودة الطاقة الكهربائية بالمعايير. ويمكن استخدامه أيضًا في شركات العمل والتعدين التي لا تستطيع تلبية احتياجات الإنتاج.

كيف يعمل

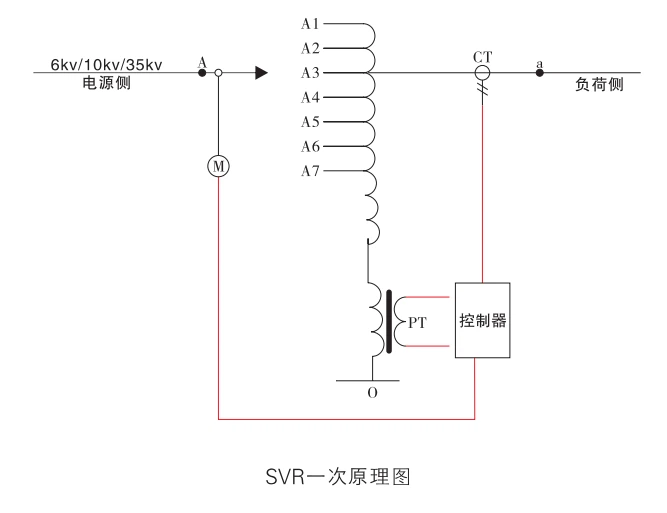

product-667-513

يتكون منظم الضغط التلقائي لخط SVR من ثلاثة أجزاء: المحول المقترن التلقائي -يحتوي على مفتاح تجزئة الحمل ووحدة تحكم تلقائية.
ينقسم الملف الكامل للمحول -المقترن التلقائي إلى ثلاثة أجزاء: ملفات متتالية، وملفات متوازية، وملفات تحكم. من بينها، الملف المتسلسل عبارة عن ملف متعرج بنقرات متعددة. يتم توصيل هذه الصنابير بين الإدخال والإخراج من خلال جهات اتصال مختلفة مع اتصال الحمل والتبديل لتغيير موضع التوزيع، وبالتالي تغيير نسبة متغير المحولات المقترنة التلقائية - لتحقيق غرض ضبط الجهد. الملف المتوازي هو اللف العام للمحول المقترن التلقائي -، مما يولد مجالًا مغناطيسيًا ينقل الطاقة، ويوفر ملف التحكم طاقة العمل وإشارات أخذ العينات لوحدة التحكم.
يوجد مفتاح اتصال تحميل يمكن تحويله بمفتاح مع تحميل. في منظم الضغط الأوتوماتيكي، يتم توصيل صنبور الملف الترادفي بجهات اتصال مختلفة لمفتاح توصيل الحمل، ويمكن تغيير جهد الخرج عن طريق تحويل النسبة المتغيرة لمنظم اتصال الاتصال.
وحدة التحكم التلقائية هي الجزء الأساسي من الجهاز بأكمله. وتتكون بشكل أساسي من شريحة تحكم واحدة -، ودائرة عرض، ودائرة زر، وأخذ عينات الجهد، وأخذ العينات الحالية، وإدخال الحالة، ومنفذ الاتصال، ودائرة إخراج التحكم، وتخزين البيانات والدوائر الأخرى. التكنولوجيا الإلكترونية، تعتمد رقائق التحكم العسكرية -، وتتميز بموثوقية عالية، وقدرة قوية على مقاومة -التداخل، ويمكن أن تتكيف مع البيئة الخارجية القاسية.
من خلال قياس الجهد الزمني الحقيقي - للخط لدفع حركة مفتاح تقارب الحمل، وبالتالي تغيير النسبة المتغيرة للمحول المزدوج - التلقائي، بحيث يستقر جهد الخط بين الجهد المحدد والحد الأدنى للجهد. إذا كان جهد الخط المقاس للخط المقاس أقل من حد الجهد المحدد، فإن وحدة التحكم تتحكم في مفتاح الجهد المتزايد لزيادة الجهد. وعلى العكس من ذلك، فإن الجهد الزمني الحقيقي -للخط المقاس أكبر من حد الجهد المحدد. خفض الجهد.

المعلمات الرئيسية

اسم	مواصفة
مستوى الجهد	6 كيلو فولت	10 كيلو فولت	35 كيلو فولت
القدرة المقدرة	500 ~ 5000 كيلو فولت أمبير	500 ~ 12500 كيلو فولت أمبير	500 ~ 24000 كيلو فولت أمبير
رقم	ثلاث -مرحلة
التردد المقدر	50 هرتز
طريقة الأسلاك	YA0 (ثلاثة -أطوار وثلاثة -أسلاك نجمة خطية)
طريقة التبريد	أونان (زيت منقوع من البرد)
رقم التقسيم	7 أو 9
الحياة الميكانيكية	أكبر من أو يساوي 50 مرة
الحياة الكهربائية	>5 مرات
نطاق التنظيم	(-10%~+10%)، (-5%~+15%)، (0 ~+20%)، (0 ~+30%) اختياري
وظيفة الحماية	التيار الزائد، تحت الضغط، عدد الإجراءات اليومية، حماية حدود الدرجة العالية والمنخفضة -، وما إلى ذلك.
وظيفة العرض	لكن الجهد والتيار والعتاد والحركة اليومية وعدد إجمالي حركات الخطوط في الوقت الفعلي
طريقة الاتصال	مع واجهة الاتصال القياسية RS485 أو RS232، يمكن تحقيق مراقبة GPRS عن بعد والتحكم في المراقبة اللاسلكية

ملحوظة:1. يجب أن يتطابق اختيار مستوى الجهد مع مستوى جهد الخط؛
2. يكون اختيار السعة المقدرة بشكل عام 1.1 ~ 1.2 مرة من إجمالي السعة المتغيرة بعد تثبيت منظم الضغط؛
3. اختيار نطاق التنظيم بناءً على مثال: جهد طرف إدخال منظم الضغط هو 9 ~ 11 كيلو فولت، ونطاق تنظيم الاختيار هو: -10%~+10%؛
يبلغ جهد طرف الإدخال للمنظم 8.66 ~ 10.66 كيلو فولت، ونطاق المنظم هو: -5%~+15%;
الجهد الكهربي لمدخل منظم الضغط هو 8 ~ 10 كيلو فولت، ونطاق التنظيم هو: 0 ~+20%؛
الجهد الكهربي لمدخل منظم الضغط هو 7 ~ 10 كيلو فولت، ونطاق الاختيار هو: 0 ~+30%.

خصائص الأداء

● استخدم بنية المحولات المقترنة التلقائية -، والتي تتميز بخسارة منخفضة وكفاءة عالية؛
● تنظيم الجهد هو العرض، وتأثير تنظيم الضغط واضح، ودقة تنظيم الضغط عالية:
● تتبع تغيرات جهد الخط تلقائيًا، وضبط الأجزاء لتوصيل ترس التحويل، وتحقيق تنظيم الضغط التلقائي لمنظم الضغط:
● قادر على عرض جهد الوقت الحقيقي -والتيار والعتاد الحالي وإجمالي عدد الحركات وعدد الحركات اليومية وتعيين المعلمات وتعديل معلمات الإعداد؛
● مع أداء التحكم الممتاز ووظائف الاتصال، فقد حققت الوظائف "الأربعة عن بعد" للاختبار عن بعد، والرسائل عن بعد، وعن بعد، وجهاز التحكم عن بعد:
● استخدام إجراءات فريدة لمنع -التداخل لضمان التشغيل الطبيعي لوحدة التحكم:
تتمتع وحدة التحكم بأعلى -درجة حماية وأدنى مستوى لمنع سوء الفهم الذي قد يحدث بطرق مختلفة ومنع مفتاح الفصل من الموت؛
● تتمتع وحدة التحكم بالحماية، وحماية التيار الزائد، وحدود لعدد الإجراءات اليومية؛
● يحتوي الجهاز على واجهة اتصال RS232، والتي يمكن مراقبتها بمسافة 30 ~ 50 مترًا من خلال وحدة لاسلكية قصيرة -، ويمكنها أيضًا تحقيق الاتصال عن بعد من خلال GPRS؛
● يوجد تجزئة للحمل لخزان الوقود التبديلي وعزل كيان المحول المزدوج - التلقائي
● حجم صغير، سعة كبيرة، خفيف الوزن، سهل التركيب؛
● تحقيق انخفاض كبير في الاستهلاك وتأثير توفير الطاقة -:
● أداء عالي التكلفة وموثوقية عالية.

التطبيقات

1. نظام الطاقة للشبكة الزراعية
2. نظام الطاقة التعدين
3. موقع بناء السكك الحديدية والطرق السريعة
4. توليد الطاقة للحفاظ على المياه / خط خط شبكة الطاقة الجديدة
